Rotierende Drehmomentsensoren mit berührungsloser Übertragung

Drehmomentsensoren mit berührungsloser Übertragung liefern wir als aktive Sensoren mit inte­grier­tem Messverstärker. Als Ausgangsignal stehen analog standardmäßig ±5V, optional ±10V oder digital RS485 sowie USB zur Verfügung. Durch die berührungslose Übertragung werden die Mess­daten ohne Signalverfälschung und wartungsfrei zwischen Rotor und Stator übertragen. Eine inte­grierte Drehzahl-/Drehwinkelmessung ist bei fast allen berührungsfreien Aufnehmern optional liefer­bar. Mechanisch kann man unsere berührungslosen Sensoren in 2 Produktgruppen gliedern: Ge­la­ger­te und ungelagerte Sensoren. Der Vorteil lagerloser gegenüber gelagerten Sensoren ist, dass hier keine Lagerreibung das Messergebnis verfälschen kann und diese üblicherweise auch für höhere Dreh­zahlen konzipiert sind. Bei den digitalen Aufnehmern unterscheiden wir 2 Produktgruppen: Sen­so­ren mit RS485- oder USB-Schnittstelle. RS485-Drehmomentaufnehmer zeichnen sich durch eine besonders hohe Störungsunempfindlichkeit, selbst bei sehr langen Anschlussleitungen, aus. Unsere USB-Sensoren benötigen keinen zusätzlichen, oft teuren und kompliziert zu bedienenden Mess­ver­stärker als Anzeigeeinheit. Sie werden einfach per Plug-and-Play an einen handelsüblichen Computer angeschlossen. Vor der Inbetriebnahme muss lediglich der im Lieferumfang enthaltene USB-Treiber und die Konfigurations- und Auswertesoftware auf einem Rechner installiert werden. Typische Ein­satz­gebiete für diesen Sensortyp sind z.B. die Schraubtechnik, Prüfstandsanwendungen wie die Über­prüfung von Motoren, Getrieben, Lagern und Dichtungen, … überall da wo hohe Drehzahlen im Dau­er­laufbetrieb und normierte Ausgangssignale sensorseitig gefordert sind.

DR-2477, DR-2477-P

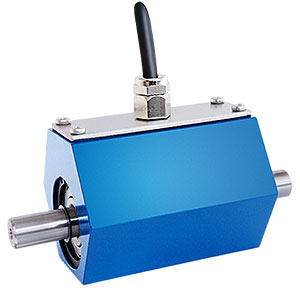

Rotierender Low Cost- Drehmomentaufnehmer DR-2477

Typ: DR-2477, DR-2477-P
Messbereich: 0,2..200 N·m
Genauigkeitsklasse: 0,25
Drehzahl-/Drehwinkelmessung: -
Mechanischer Anschluss: Zylindrische Welle
Passende Kupplung (PDF-Datenblatt):

Fester Sensoreinbau:
0,2..20 N·m
50..200 N·m

Fliegender Sensoreinbau:
0,2..20 N·m
50..200 N·m
PDF-Datenblatt: 080894a_DR-2477_de.pdf
PDF-Bedienungsanleitung: Download
CAD-Daten: DXF
IGS; STP
