Rotierende Drehmomentsensoren mit Schleifring

Rotierende Drehmomentsensoren mit Schleifring übertragen serienmäßig ein analoges, nicht ver­stärktes DMS-Brückenausgangssignal in mV/V, das über hochwertige, verschleißarme Schleifringe übertragen wird. Schleifringsensoren werden in der Regel für vereinzelte, stichprobenartige Über­prüfungen oder bei geringer Drehzahl ausgeführten Drehmomentmessungen eingesetzt. Eine integrierte Drehzahl-/Drehwinkelmessung ist bei den meisten Drehmomentsensoren mit Schleif­ringübertragung Standard. Typische Einsatzgebiete für diesen Sensortyp sind z.B. die Schraub­technik, Prüfstandsanwendungen wie die Überprüfung von Motoren, Getrieben, Lagern und Dich­tungen, … .

DR-2

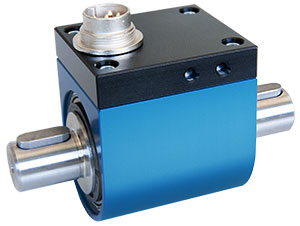

Drehmomentsensor mit Schleifring DR-2

Typ: DR-2
Messbereich: 1..500 N·m
Genauigkeitsklasse: 0,1
Drehzahl-/Drehwinkelmessung: -
Mechanischer Anschluss: Zylindrische Welle mit Passfeder
Passende Kupplung (PDF-Datenblatt): 1..20 N·m
50..500 N·m
Passende Messkabel (PDF-Datenblatt):

Anschlusskabel, 3 m, mit 6-poliger Kabeldose und freien Lötenden
Anschlusskabel, 3 m, mit 6-poliger Winkeldose und freien Lötenden

PDF-Datenblatt: 080862b_DR-2_de.pdf
PDF-Bedienungsanleitung: Download
CAD-Daten: DXF
IGS; STP
